通用型無鉻電解拋光液 不銹鋼電解拋光液

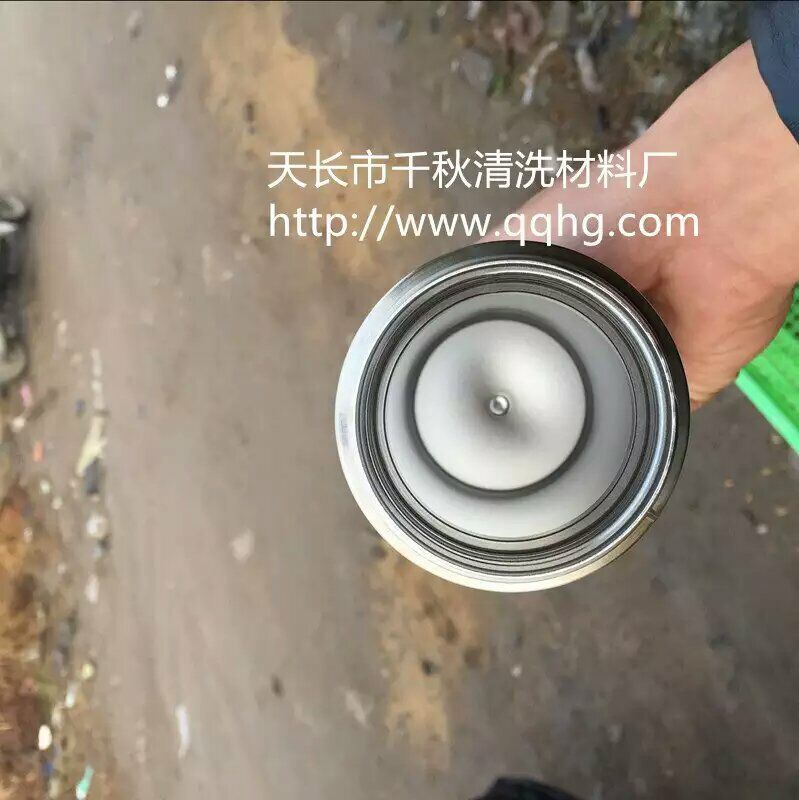

不銹鋼電解拋光液用于所有不銹鋼200、300和400系列奧氏體和馬氏體材料的電解拋光，屬于通用無鉻光亮型配方。用于提高工件表面的粗糙度和光澤度，效果明顯。拋光后的表面粗度可達Ra0.2~0.5μ接近鏡面效果.光澤持久、美觀大方。
天長市俊武不銹鋼表面處理材料廠，王先生13955097541，www.0756nkyy.com
特性與優(yōu)點：
。 本品屬于亮光型配方，出光快速、數(shù)分鐘即可拋至鏡光亮，有******產(chǎn)品無法比擬的光澤度和質(zhì)感；
。 對不銹鋼材料的通用性極強，******解決了******產(chǎn)品需嚴格區(qū)分200、300和400材料的弊端，保證所有不銹鋼和不銹鐵材料都能電解拋出同樣的光亮效果，方便客戶在不同材質(zhì)之間的切換帶極大便利、有效節(jié)約投資成本；
。 與傳統(tǒng)配方相比，本品******含鉻酸、無毒環(huán)保，大大節(jié)約環(huán)保廢水處理投資；
。 本品使用電壓低、電流消耗小，與傳統(tǒng)產(chǎn)品相比電能節(jié)約1倍以上；
。 與************產(chǎn)品相比，本產(chǎn)品使用穩(wěn)定、壽命較長，維護管理十分簡便；
應(yīng)用范圍：
本品適合所有國標與非標不銹鋼200、300和400系列材料的光亮電解拋光。尤其是對從事外電解拋光加工或材質(zhì)種類較多的用戶***為實用。如家具、餐具、門花、管材、線材、置物架、沖壓件及各類五金零件的內(nèi)外拋光，適用范圍極其廣泛。
典型性質(zhì):
|
不銹鋼通用型無鉻電解拋光液 DH616 |
典型數(shù)據(jù) |
測試方法 |
|
相對密度（20℃） |
1.67~1.7 |
比重計 |
|
外觀 |
無色透明液體 |
目視 |
|
使用溫度 |
50~90℃ |
***佳60~70℃ |
|
電壓(V) |
5~10V |
***佳6~8V |
|
陽極電流密度A/dm2 |
15~25A/ dm2 |
|
|
陰極材料 |
鉛或鉛合金 |
不建議用不銹鋼 |
|
陰極：陽極面積比 |
2~3:1 |
|
|
陰極與陽極距離 |
10~25mm
|
使用方法
天長市俊武不銹鋼表面處理材料廠，王先生13955097541，www.0756nkyy.com
原液使用，鉛板做陰極（負極），工件做陽極（正極），60-65度，電流密度10-25安培/平方分米，電壓8—10伏，時間5-8分鐘。
四、注意事項
1.拋光液在其使用初期電解拋光時會產(chǎn)生泡沫，因此拋光液液面與拋光槽頂部之間的距離不應(yīng)≤15cm。
2. 不銹鋼工件在進入拋光槽之前應(yīng)盡可能將殘留在工件表面的水分除去，因工件夾帶過多水分有可能造成拋光面出現(xiàn)嚴重麻點，局部浸蝕而導(dǎo)致工件報廢。
3. 在電解拋光過程中，作為陽極的不銹鋼工件，其所含的鐵、鉻元素不斷轉(zhuǎn)變?yōu)榻饘匐x子溶入拋光液內(nèi)而不在陰極表面沉積。隨著拋光過程的進行，金屬離子濃度不斷增加，當達到一定數(shù)值后，這些金屬離子以磷酸鹽和硫酸鹽形式不斷從拋光液內(nèi)沉淀析出，沉降于拋光槽底部。為此，拋光液須***定期過濾，去除這些固體沉淀物。
4. 在拋光槽運行過程中，除磷酸、硫酸不斷消耗外水分因蒸發(fā)和電解而損失，此外，高粘度拋光液不斷被工件夾帶損失，拋光液液面不斷下降，需經(jīng)常往拋光槽補加新鮮拋光液和水 。
5. 中和后排放符合當今環(huán)保要求。
